Máquina de soldadura por fricción de tipo de pórtico para herramientas de perfiles metálicos de precisión de cobre de aluminio

Máquina de soldadura por fricción de tipo de pórtico para herramientas de perfiles metálicos de precisión de cobre de aluminio

Características:

Soldadura de un toque, buena calidad y estabilidad de la soldadura
Funcionamiento conveniente con presión constante
Es posible el endurecimiento y el envejecimiento secundarios
La máquina adopta el análisis computarizado de elementos finitos (FEA) y tiene una estructura razonable y una buena rigidez para el mismo peso de la máquina.
Diseño integrado de la columna del haz de máquina, la guía adopta el lado superior e inferior del diseño de instalación plana para mantener el grado de estabilidad y mejorar la estabilidad,con la resistencia de la base, para lograr la elevación total para facilitar la instalación del sistema de acogida y de la chapa,el ensamblaje completo de la máquina está terminado sin necesidad de desmontar la máquina de elevación y enviado directamente al cliente.

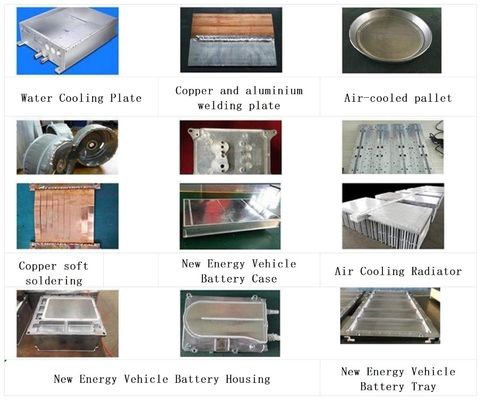

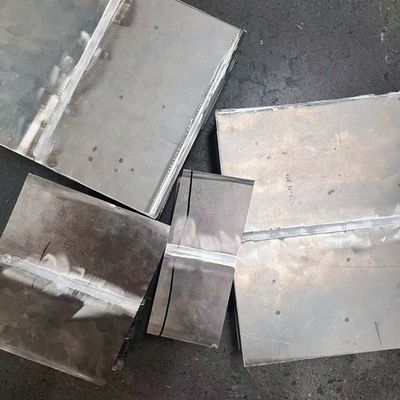

Materiales de soldadura: aluminio, cobre, magnesio, acero y titanio.
Tipo de soldadura: recta, plana, curva bidimensional, etc.
Podemos diseñar equipos de soldadura por fricción y proporcionar soluciones razonables de soldadura por fricción según los requisitos de los clientes.

Perfil:

1"Adoptando fundición de arena de resina por encima de HT250, el segundo tratamiento de envejecimiento de templado, material estable y confiable, pequeña deformación.La fundición-temperado-procesamiento-ensamblaje-hoja de metal están todos terminados en una fábrica, la calidad puede ser controlada, confiable y asegurada.
2Todas las piezas grandes se procesan en el centro de mecanizado de cinco lados, con menos tiempos de sujeción, y el tamaño y la tolerancia de las piezas de trabajo se ajustan, por lo que el uso está asegurado.
3"La máquina herramienta adopta el ordenador para llevar a cabo el análisis de elementos finitos (FEA), estructura razonable, y tiene una muy buena rigidez en el mismo peso de la máquina.

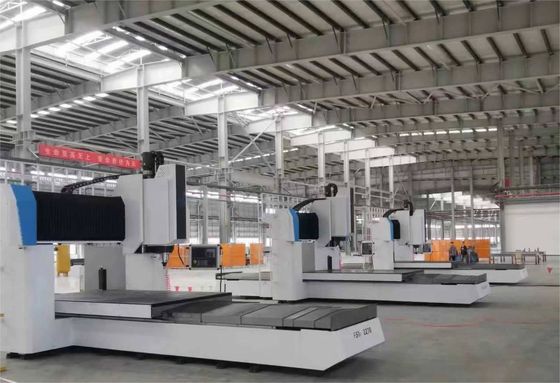

4"Diseño integrado de la columna de la viga de la máquina, la guía adopta el diseño de montaje de lado inferior superior plano, la retención de precisión y la estabilidad mejorada en gran medida, con la base,para lograr el levantamiento general, facilitando en gran medida el sistema de acogida y la instalación de chapa metálica, se completa el ensamblaje de toda la máquina sin necesidad de desmontar la máquina, levantar y enviar directamente a los clientes 5,La serie de especificaciones de la máquina herramienta son abundantes, la carrera de 500 mm como unidad, la dirección X de 1500-2500 mm tienen, gracias a la rigidez de la base, la máquina herramienta tiene una buena rigidez.También podemos producir 3000mm y especificaciones superiores de acuerdo con los requisitos del cliente (pedido especial requerido).
5, la serie de máquinas herramienta con especificaciones ricas, viajar a 500 mm como unidad, dirección X de 1500-2500 mm están disponibles, gracias a la rigidez de la base,También se puede producir de acuerdo con los requisitos y especificaciones del cliente de 3000 mm y más (sujeto a pedido especial).
6, mezcla de fricción de soldadura serie herramientas de la máquina dirección Z con 55 guía lineal de rodillos, y cada guía instalada 3 deslizador, mejorar la rigidez y la estabilidad, de tres vías con velocidad de movimiento rápido,La eficiencia de procesamiento tiene altos requisitos para la ocasión., con husillo de soldadura por fricción BT50, puede soldar de gran grosor.
7, la máquina herramienta de eje X y el eje Y tornillo con Taiwan TBI5010 (C3) que el mismo tipo de 4010 rigidez y precisión mejorada en gran medida.
8, los rodamientos de barras de alambre de tres ejes se utilizan en Japón NSK60 grados rodamientos 35TAC72B, cada varilla de alambre utilizando una combinación de seis rodamientos DFF, la carga axial puede alcanzar 100KN ~ 10000kg fuerza, es decir,Los rodamientos no estarán mal básicamente.
9"El acoplamiento adopta Alemania R + W, el tornillo no resbala, la precisión del posicionamiento axial está garantizada.Usted puede elegir Alemania Siemens o Taiwán Nuevo sistema de generación.
11Utilizando el bastón de la herramienta BT50, diseño enfriado por aire, buen rendimiento de disipación de calor, puede ser de 24 horas de producción continua.productos de soldadura estables. DH-FSW series stir friction welding equipment is designed for the current market of stir friction welding products series of products designed for the welding of product sizes ranging from 100*100mm to 3000*2000mm, con la herramienta correspondiente todos los productos pueden ser soldados.
